Місце контакту різних провідників – найскладніше при електромонтажі. Щоб уникнути зниження електропровідності та знизити ризик аварії, необхідно використовувати спеціальні насадки на кабелі у зоні запитування обладнання. Придбати їх без сумніву можна на сайті Італ-Техно.
Призначення кабельного наконечника
Кабельні наконечники також називають оконцевателями. Вони призначені для закінчення зачищеної жили електричного кабелю. Вироби забезпечують найбільш якісне та ефективне з’єднання дроту електроживлення з технікою.

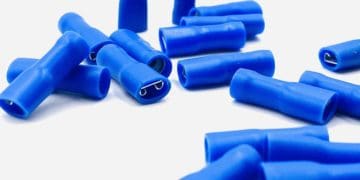

Будь-який наконечник виглядає як порожня гільза, в яку з одного боку можна вставити кабель. Інша сторона може мати різну конфігурацію, але найбільше вона схожа на пласку лопатку. Вона призначена для закріплення на обладнанні, що запитується. Кінцеві виготовляють з різних матеріалів. Вони мають різний типорозмір та підбираються під кабель відповідного перерізу. Їхня форма може нагадувати шайбу, платівку або штекер. Правильний підбір форми суттєво полегшує монтаж чи обслуговування електротехніки.
Скручений провід не може забезпечити такого щільного з’єднання, як спеціалізований наконечник. У будь-якому з’єднанні провідників утворюється перехідний опір. Його значення залежить від площі контакту, їх матеріалів і фізико-хімічних властивостей. При великому значенні перехідного опору відбувається сильне нагрівання зони контакту, що веде до розплавлення елементів обладнання та кабелю, поломки техніки до можливого займання.
Кабельні наконечники створюють велику площу контакту і через фізико-хімічні властивості захищають її від утворення корозійної плівки. Це сильно знижує перехідний опір та створює надійний контакт. При цьому враховується таке:
- обтискні наконечники із закритою трубною частиною використовують для компресійного з’єднання одножильних, багатодротяних, тонких та надтонких мідних дротів;
- обтискні наконечники з відкритою трубною частиною використовують для пресового з’єднання багатожильних, багатодротяних та надтонких мідних дротів.
Додаткова інформація про використання кабельних наконечників
Розмір наконечника вибирається відповідно до перерізу та класу гнучкості кабельної жили.
Матеріал наконечника повинен відповідати матеріалу жили. При виведенні алюмінієвого кабелю на мідну шину слід використовувати алюмінієві наконечники, для з’єднання алюмінієвих та мідних кабелів застосовуються перехідні алюмінієві гільзи. Будь-яке рішення можна знайти на https://ital-tecno.com.ua/elektrotehnichne-obladnannya/kabelyni-nakonechniki/, де пропонуються різноманітні наконечники.
Геометрія контактної частини наконечника вибирається відповідно до типу клеми вступного пристрою. Наявність або відсутність лудіння на наконечнику вибирається відповідно до умов експлуатації.
Основні типи кабельних наконечників
Кабельні наконечники різноманітні через необхідність використовувати їх з кабелем різного перерізу, призначення, із затискачами різних конструкцій. Найбільш поширеними є такі види даної продукції:
- трубчасті наконечники з алюмінію, міді, нержавіючої або нікельованої сталі;
- термоусаджувані наконечники;
- втулкові ізольовані та неізольовані наконечники;
- вилкові та кільцеві наконечники з ізоляцією та без ізоляції;
- штирьові ізольовані та неізольовані наконечники;
- кутові та подвійні трубчасті наконечники;
- наконечники із затискними болтами.
Найбільш швидкий монтаж забезпечують наконечники кабельні під опресування: в них достатньо вставити кінець дроту і затиснути за допомогою призначеного для цього інструменту. Вся продукція призначена для кабелю різного перерізу.
